内容编辑薄膜电流感应电阻CS
分类: 贴片精密电阻
发布时间: 2014-02-10 16:01
3w的额定功率
体积小
低TCR±100 PPM/°C
从1mR到1R的阻值
使用高功耗的高纯度氧化铝基板
体积小
低TCR±100 PPM/°C
从1mR到1R的阻值
使用高功耗的高纯度氧化铝基板

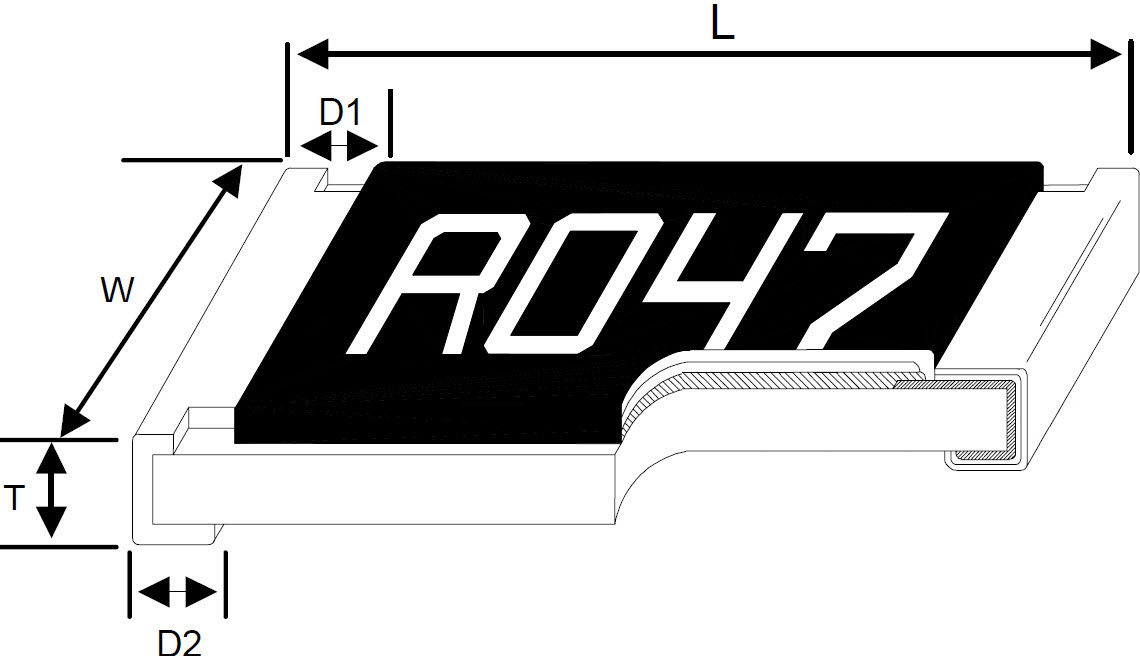

| 貼片電阻-薄膜電流感應電阻 尺寸規格 | |||||||
|
|||||||
| Type |
Size (Inch) |
L | W | T | D1 | D2 |
Weight(g) (1000pcs) |
| CS01 | 0201 | 0.58±0.05 | 0.29±0.05 | 0.23±0.05 | 0.12±0.05 | 0.15±0.05 | 0.18 |
| CS02 | 0402 | 1.00±0.05 | 0.50±0.05 | 0.32±0.10 | 0.25±0.10 | 0.20±0.10 | 0.7 |
| CS03 | 0603 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.99 |
| CS05 | 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.25 | 5.3 |
| CS06 | 1206 | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.50±0.30 | 0.40±0.25 | 8.82 |
| CS13 | 1210 | 3.00±0.15 | 2.50±0.15 | 0.55±0.10 | 0.50±0.30 | 0.50±0.25 | 15.5 |
| CS10 | 2010 | 5.00±0.20 | 2.45±0.15 | 0.60±0.15 | 0.60±0.30 | 0.50±0.25 | 27.03 |
| CS12 | 2512 | 6.35±0.20 | 3.15±0.15 | 0.60±0.10 | 0.60±0.30 | 0.55±0.25 | 43.08 |
|
CS12 (2W) |
2512 (10 - 99mΩ) |
6.35±0.20 | 3.15±0.15 | 0.74±0.10 | 0.60±0.30 | 0.55±0.25 | 53.08 |
|
CS12 (2W) |
2512 (100 - 1000mΩ) |
6.35±0.20 | 3.15±0.15 | 0.74±0.10 | 0.60±0.30 | 2.10±0.10 | 53.08 |
| CS25 | 1225 | 3.10±0.15 | 6.30±0.15 | 0.90±0.15 | 0.60±0.30 | 0.55±0.25 | 64.88 |
| CS37 | 3720 | 2.00±0.20 | 3.75±0.20 | 0.60±0.10 | 0.40±0.20 | 0.40±0.20 | 19.96 |
| CS75 | 7520 | 2.00±0.20 | 7.50±0.30 | 0.60±0.10 | 0.40±0.20 | 0.40±0.20 | 35.71 |
|
貼片電阻 薄膜電流感應電阻 常規特性 |
||||||
| Type |
Power Rating at 70°C |
Operating Temp. Range |
Resistance Range(mΩ) |
TCR (PPM/°C) |
||
| ±1% | ±2% | ±5% | ||||
| CS01 (0201) | 1/20W | -55 ~ +155°C |
100 - 149 150 - 500 501 - 1000 |
±1000 ±600 ±300 |
||
| CS02(0402) | 1/16W |
50 - 100 101 - 500 501 - 1000 |
±400 ±300 ±200 |
|||
| CS03(0603) | 1/10W |
20 - 50 51 - 100 101 - 500 501 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS05(0805) | 1/8W |
20 - 50 51 - 100 101 - 500 501 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS06(1206) | 1/4W |
10 - 20 21 - 50 51 - 99 100 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS13(1210) | 1/2W | |||||
| CS10(2010) | 3/4W | |||||
| CS12(2512) | 1W | |||||
| CS25 (1225) | 3W |
3 - 5 6 - 20 21 - 30 31 - 250 251 - 8000 |
±300 ±200 ±150 ±100 ±200 |
|||
| CS37 (3720) | 1W |
10 - 19 20 - 500 |
±300 ±150 |
|||
| CS75 (7520) | 2W | － | 1 - 4 | ±300 | ||
|
5 - 10 11 - 350 |
±200 ±150 |
|||||
|
貼片電阻- 薄膜電流感應電阻 高功率特性 |
||||||
| Type |
Power Rating at 70°C |
Operating Temp. Range |
Resistance Range(mΩ) |
TCR (PPM/°C) |
||
| ±1% | ±2% | ±5% | ||||
| CS02(0402) | 1/8W | -55 ~ +155°C |
51 - 100 101 - 500 501 - 1000 |
±400 ±300 ±200 |
||
| CS03(0603) | 1/8W | |||||
| CS05(0805) | 1/4W | |||||
| CS06(1206) | 1/2W |
10 - 20 21 - 50 51 - 99 100 - 1000 |
±600 ±400 ±300 ±200 |
|||
| CS13(1210) | 3/4W | |||||
| CS10(2010) | 1W | |||||
| CS12(2512) | 1.5W | |||||
| CS12(2512) | 2W | |||||
| 貼片電阻-高精密薄膜晶片電阻 編碼方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AR | 03 | F | T | B | W | R100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
