電力型繞線電阻-系列 DR-QR

分类: 高功率电阻发布时间: 2014-05-12 11:51

於圓柱形陶瓷管上固定兩個引出端子，陶瓷管上纏繞銅鎳或鎳鉻合金之電阻線，並於表面施以耐高溫之不燃性樹脂塗裝被覆，待電阻體陰乾後、經由高溫處理固定絕緣，並配裝固定腳架而成。
由於繞性佳，可製成多端子、低感抗電阻、半可調整型之各類電阻器。適用於模擬教學、負載測試、產業機械、電力分配、儀器設備、自動控制裝置…等，若需特殊規格型式，請與我們討論。

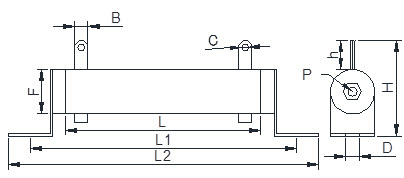

電力型繞線電阻-DR 尺寸規格

功率	尺寸(m/m)									阻值範圍
功率	L	F	B	L1	C∮	h	D	L2	H	阻值範圍
10W	45	12	4		2	9	3.5	65		0.1-5K
20W	60	17	5	73	2.5	12	3.5	96	37	0.1-6K
30W	80	17	5	93	2.5	12	3.5	112	37	0.1-7K
40W	110	17	5	123	2.5	12	3.5	142	37	0.1-10K
50W	110	25	8	140	5	18	6	164	58	0.1-15K
60W	90	28	8	120	5	18	6	144	60	0.1-20K
80W	110	28	8	140	5	18	6	164	60	0.1-25K
100W	140	28	8	170	5	18	6	194	60	0.1-30K
120W	160	28	8	195	5	18	6	215	60	0.1-35K
150W	195	28	8	225	5	18	6	244	60	0.1-40K
160W	185	35	8	222	5	18	9	248	75	0.1-45K
200W	210	35	8	247	5	18	9	268	75	0.1-50K
250W	210	40	10	250	5	22	9	277	77	0.1-60K
300W	260	40	10	300	5	22	9	327	77	0.1-70K
350W	300	40	10	340	5	22	9	367	77	0.1-75K
400W	330	40	10	370	5	22	9	400	77	0.1-80K
500W	330	50	12	370	6	22	10	400	105	0.1-90K
600W	400	50	12	440	6	22	10	470	105	0.5-100K
700W	460	50	12	500	6	22	10	530	105	0.5-110K
800W	460	60	15	505	6	30	10	535	112	0.5-120K
1000W	540	60	15	580	6	30	10	610	112	0.5-130K
1200W	540	65	15	580	6	30	10	610	112	0.5-140K
1300W	650	65	15	690	6	30	10	720	115	0.5-150K

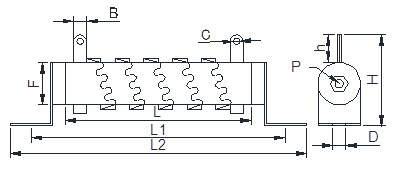

電力型繞線電阻-QR 尺寸規格

功率	尺寸(m/m)									阻值範圍
功率	L	F	B	L1	C∮	h	D	L2	H	阻值範圍
75W	90	25	8	120	5	18	6	144	58	0.5-10
90W	110	25	8	125	5	18	6	164	60	0.5-11
100W	90	28	8	120	5	18	6	144	60	0.5-12
120W	110	28	8	145	5	18	6	164	60	0.5-13
150W	140	28	8	175	5	18	6	195	60	0.5-15
180W	160	28	8	190	5	18	6	215	60	0.5-18
200W	185	28	8	215	5	18	6	239	60	0.5-20
225W	195	28	8	225	5	18	6	249	60	0.5-22
240W	185	35	8	221	5	18	9	250	75	0.5-24
300W	210	35	8	245	5	18	9	268	75	0.5-27
350W	300	28	8	330	5	18	5	355	60	0.5-27
375W	210	40	10	250	5	22	9	277	77	0.5-30
450W	260	40	10	300	5	22	9	327	77	0.5-35
600W	330	40	10	370	5	22	9	400	77	0.5-40
750W	330	50	12	370	6	24	10	400	105	0.5-50
900W	400	50	12	444	6	24	10	469	105	0.5-60
1000W	460	50	12	505	6	24	10	532	105	0.5-70
1200W	460	60	15	508	6	30	10	535	112	0.5-90
1500W	540	60	15	587	6	30	10	615	112	1-120
2000W	650	65	15	690	6	30	10	720	115	1-160

電力型繞線電阻編碼方式

1/4W

10R

↓

型號
DR	繞線電阻
DSR	可調繞線電阻
QR	波浪型繞線電阻
QSR	可調波浪型繞線電阻

額定功率
10W	10W
100W	100W
250W	250W
1000W	1000W

阻值
0R1	0.11Ω
10R	10Ω
1KR	1KΩ
75K	75KΩ

公差
F	±1%
J	± 5%

规格书下载
